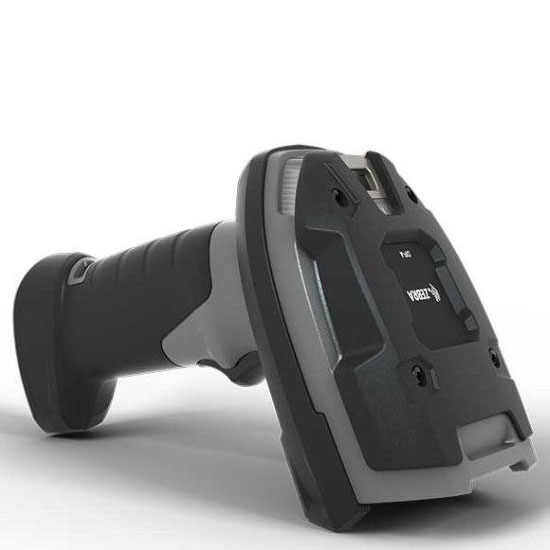

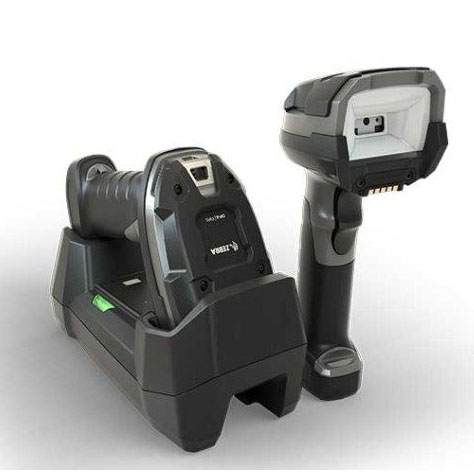

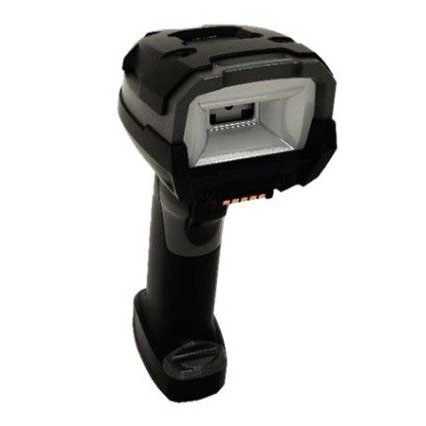

DS3608-DPA/DS3678-DPA 超耐用型掃描器
性能卓越，用於在工業製造領域採集直接部件標識 (DPM)、1D/2D 條碼和寬幅 1D 條碼
無論是涉及汽車、航空航太、農場和運輸車隊領域，還是從事其他工業製造，您都要依靠跟蹤與追蹤應用來更好地控制產品品質、保護消費者安全並確保遵從法規。Zebra 的有繩 DS3608-DPA 和無繩DS3678-DPA 掃描器旨在説明工業製造商滿足其對資產的追蹤與跟蹤需求，以確保能夠實現“每一次均按時”交付的業務目標。使用一台掃描器，員工就幾乎可以掃描任何直接部件標識，以及 1D/2D 條碼和寬幅 1D 條碼，體驗卓越的多用途性能。超耐用型的設計非常堅固，能夠在惡劣環境中使用。DS3608-DPA 和 DS3678-DPA 掃描器易於管理，並且借助於 Zebra的 EA3600 Network Connect for Automation，此類掃描器能夠連接到工業乙太網，不需要任何協力廠商轉換設備。DS3608-DPA/DS3678-DPA 可提供您所需的卓越性能，以更大限度地提高員工效率、確保可追溯性、縮短生產週期並防止生產線意外停機。
採集各種內容 — 從直接部件標識到1D/2D 條碼和寬幅 1D 條碼
DS3608-DPA/DS3678-DPA 幾乎可以掃描各種類型的直接部件標識 (DPM)，包括鐳射蝕刻、油墨標記、化學蝕刻、噴墨塑模、塗覆、熱噴塗和點刻。此外，同款掃描器還可以在幾乎任何條件下掃描印刷在標籤上的條碼 — 包括損壞、髒汙、印刷不良或包裝薄膜之下的條碼 — 以及選擇清單、紙箱標籤和包裝上的 4 英寸寬幅 1D 條碼。此雙重功能提供了卓越的價值：您可以將同款掃描器用到生產線上，在整個工廠車間和倉庫進行端對端追蹤和跟蹤。
超耐用——同類產品中更堅固耐用的設計
DS3608-DPA/DS3678-DPA 是我們極為堅固耐用的掃描器，具有同類產品中更高的跌落、滾落和密封規格。DS3608-DPA/DS3678-DPA 可在從 8 英尺（2.4 米）高度跌落至混凝土地面的情況下不受損，其耐用性比其他同類掃描器高出 23%。通過類比跌落時發生的真實滾落，掃描器在 5,000 次滾落後依然能夠可靠運行。兩個型號都具有 IP67 等級的防塵、防濺和防水能力，可以淋水甚至淹沒在水中。
先進的照明系統
先進的照明提供了幾乎在任何類型的表面上掃描標識所需的多種照明效果 — 包括反射、不規則和曲面標識以及高低對比度的標識。內置的漫射器可提供間接光，以採集光滑、反光表面上的標識。專有的漫射器設計，還能為彎曲表面上的條碼邊緣提供額外照明，增強圖像便於解碼。最後，還具有一種明亮的直光模式，可提供讀取幾乎任何表面上（包括極具挑戰性的拋光材料）低對比度條碼所需的照明光。
利用免費提供的業界更佳工具實現輕鬆管理
使用 123Scan 和掃描器管理服務 (SMS) 遠端配置掃描器、升級固件、正確設置後端資料格式以及監控 PowerPrecision+ 電池統計資料和其他資訊。
連接工業乙太網，無需協力廠商轉換器
Zebra 的 Network
Connect for Automation 在 DS3608-DPA/DS3678-DPA 掃描器和製造商的工業乙太網之間建立了無縫連接，無需協力廠商轉換設備。該解決方案支援各種可程式設計邏輯控制器(PLC) 供應商，包括支援羅克韋爾自動化的 EtherNet/IP、西門子的PROFINET，以及 Modbus TCP 和標準 TCP/IP。通過簡化掃描器和PLC 之間的連接，Network Connect 消除了漏洞點、提高了安全性並降低了複雜性。
獨有的藍牙型號，帶來更佳的無線體驗
藍牙 4.0（低功耗）可提供快速的無線通訊並盡可能提高能源效率。我們的 Zebra Wi-Fi 友好模式消除了藍牙設備可能會在 Wi-Fi 環境中產生的無線干擾。

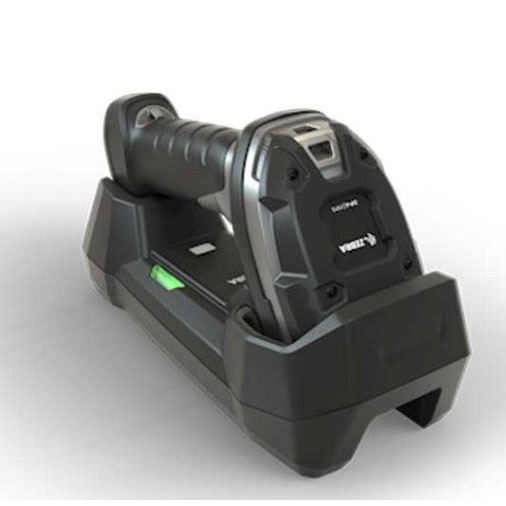

“無所不至”的耐用通訊座提供優越的通用性和耐用性。DS3678-DPA 是該系列中唯一提供 IP65 級別密封通訊座的掃描器。其工業充電接觸點可承受 250,000 次插入。同類更佳的電池“充電計量器”和藍牙狀態 LED 使得監控電池電量和藍牙連接的管理變得十分輕鬆。
PowerPrecision+ 電池提供出色的電池電力和管理。更出色的掃描性能 — 每次充電後可以掃描 100,000 次，因此工人可以使用更長時間，掃描更多物品。您還可以查看電池健康狀況相關資料，包括已消耗的充電週期、當前電池狀態、健康狀態指示器，從而判斷電池是否健康、是否充滿電或是否需要更換。
極端溫度等級
專為應對極端寒冷、高溫和潮濕環境而設計，您可以在幾乎任何地方使用 DS3608-DPA 和 DS3678-DPA — 即使在冷凍室內也可以使用*。
三種靈活的回饋模式
混合和匹配您所在環境中理想的回饋模式 — 震動、醒目位置的紅色和綠色 LED，再加上傳統的蜂鳴聲。
DataCapture DNA
Zebra 的 DataCapture DNA 是一個技術平臺，面向專為 Zebra 掃描器設計的高度智慧化固件、軟體、實用工具和應用程式。憑藉 Zebra 超過 35年的行業專業技術，DataCapture DNA 實現了眾多創新，從而為我們性能出色的成像儀提供更佳的智慧性和簡單性。與每款 3600 系列超耐用型掃描器的卓越性能相配合時，DataCapture DNA 將 Zebra 的 3600 系列掃描器變成強大的工具，能夠在當前便解決未來的資料獲取挑戰，並幫助您的工作人員每天完成更多工作。
Zebra 3600 超耐用型掃描器系列
這一系列掃描器提供了可滿足倉儲業和製造業中幾乎任何需求的型號：
• LI3608-SR/LI3678-SR：標準範圍 1D 條碼採集
• LI3608-ER/LI3678-ER：全範圍 1D 條碼採集
• DS3608-SR/DS3678-SR：標準範圍 1D 和 2D 條碼掃描
• DS3608-HP/DS3678-HP：高性能掃描器，可更遠距離採集 1D/2D 條碼，並具有 OCR、拍照和記錄檔功能
• DS3608-HD/DS3678-HD：採集高密度 1D/2D 條碼
• DS3608-ER/DS3678-ER：全範圍 1D/2D 條碼採集
• DS3608-DP/DS3678-DP：進行優化以讀取高密度條碼和直接部件標識 (DPM)
• DS3608-DPA/DS3678-DPA：進行優化以讀取 1D/2D、寬幅 1D 紙條碼和直接部件標識 (DPM)
DS3608-DPA/DS3678-DPA 規格表
|
物理參數
|
|
尺寸
|
有繩：7.3 英寸 高 x 3.0 英寸 寬 × 5.2 英寸 深18.5 釐米高 x 7.7 釐米寬 x 13.2 釐米深
無線：7.3 英寸 高 x 3.0 英寸 寬 × 5.6 英寸 深18.5 釐米高 x 7.7 釐米寬 x 14.3 釐米深
|
|
重量
|
有繩：10.72 盎司/304 克
無線：14.18 盎司/402 克
|
|
輸入電壓範圍
|
主機電源：最低 4.5 VDC，最高 5.5 VDC
外部電源：最低 11.4 VDC，最高 12.6 VDC
|
|
工作電流
|
DS3608-DPA（有繩）：360 mA（RMS 典型值）
|
|
待機電流
|
DS3608-DPA（有繩）：100 mA（RMS 典型值）
|
|
顏色
|
灰色和黑色
|
|
支援的主機介面
|
USB、RS232、鍵盤介面工業乙太網：EtherNet/IP、Profinet、Modbus TCP、Std TCP/IP
|
|
電池
|
PowerPrecision+
3100 毫安培時可充電鋰離子電池
|
|
用戶指示器
|
直接解碼指示器；LED；蜂鳴器；震動
|
|
性能參數
|
|
充滿電的掃描次數
|
100,000+
|
|
圖像採集
|
基本
|
|
照明
|
直接：兩 (2) 個暖白色 LED 燈；
漫射：環狀紅色 634 納米 LED
|
|
對焦器
|
655 納米雷射器
|
|
成像儀視域
|
水準：46°，垂直：30°
|
|
圖像感測器
|
1,280 x 960 圖元
|
|
最小列印對比度
|
最小反射差 15%
|
|
偏移/傾斜/旋轉
|
偏移：± 60°
傾斜：± 60°
旋轉：± 360°
|
|
解碼能力**
|
|
1D
|
Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I2 of 5、Korean 3 of 5、GS1 DataBar、Base32 (Italian Pharma)
|
|
2D
|
PDF417、Micro PDF417、複合碼、TLC-39、Aztec、DataMatrix、MaxiCode、QR碼、Micro QR、漢信碼 (Han Xin)、郵遞區號
|
|
IUID 支持
|
支援 IUID 解析，根據應用要求而讀取、區分IUID 欄位的能力
|
|
用戶環境
|
|
|
工作溫度
|
有線：-22°F 至 122°F/-30°C 至 50°C無線：-4°F 至 122°F/-20°C 至 50°C
|
|
存儲溫度
|
-40°F 至 158°F/-40°C 至 70°C
|
|
濕度
|
5% 至 95% 無冷凝
|
|
跌落規格
|
多次從 2.4 米（約 8.0 英尺）的高度墜落至混凝土地面，也不會損壞
|
|
滾動規格
|
可承受從 3.3 英尺（1 米）滾落 5000 次的衝擊
|
|
密封等級
|
掃描器：IP65 和 IP67FLB 通訊座：IP65
|
|
靜電釋放 (ESD)
|
按照 EN61000-4-2，±20 KV 空氣放電、±10 KV 直接放電、±10 KV 間接放電
|
|
抗光性
|
0 至 10,037 英尺燭光/0 至 108,000 勒克斯（直接光照）
|
|
實用工具和維護
|
|
123Scan
|
|
通過程式設定掃描器參數、升級固件、提供已掃描條碼的資料並列印報告。如需瞭解更多資訊，請訪問 www.zebra.com/123scan
|
|
掃描器 SDK
|
|
生成功能全面的掃描器應用程式，包括文檔、驅動程式、測試實用工具和示例原始程式碼。如需瞭解更多資訊，請訪問www.zebra.com/windowssdk
|
|
管理服務(SMS)
|
|
遠端系統管理您的 Zebra 掃描器並查詢其資產資訊。如需瞭解更多資訊，請訪問www.zebra.com/sms
|
|
網路連接
|
|
無需任何協力廠商轉換設備，即可直接將3600 系列掃描器無縫連接至工業乙太網。如需瞭解更多資訊，請訪問www.zebra.com/NetworkConnect
|
|
無線連接
|
|
藍牙無線通訊
|
藍牙 1 級，版本 4.0 (LE)，序列埠 (SPP) 和HID 設定檔
|
|
資料速率
|
經典藍牙：3 兆比特/秒（2.1 兆比特/秒）低功耗藍牙：1 兆比特/秒（0.27 兆比特/秒)
|
|
無線通訊範圍
|
室外直線視距：1 級：最低 300 英尺（100.0米）；Class 2：最低 30 英尺（10.0 米）
|
|
法規
|
|
|
環境
|
RoHS EN 50581: 2012 年
|
|
電氣安全
|
歐盟安全：EN 60950-1: 2006 + A11: 2009 +A1: 2010 +
A12: 2011 + AC 2011 + A2: 2013；
國際安全：IEC 60950-1: 2005 + A1: 2009+ A2: 2013 年
美國/加拿大安全性：UL 60950-1，第二版，CAN/CSA-C22.2 No. 60950-1-07
|
|
鐳射/LED 安全
|
根據 IEC/EN 62471(Ed 1)，為風險豁免組LED根據 IEC/EN 60825-1 (Ed 3)，為 2 級鐳射符合 21CFR1040.10 規定
|
|
EMI/RFI
|
IT 輻射：EN 55022: 2010/AC: 2011（B 級）：
IT 抗光性：EN 55024: 2010；
重工業：EN61000-6-2: 2005/AC:2005；諧波電流輻射：EN 61000-3-2: 2006 + A1: 2009 + A2:2009（B 級）；
電壓波動和閃變：EN 61000-3-3: 2013；
醫用電氣設備：EN60601-1-2: 2007/AC: 2010，IEC 60601-1-2:2007（已修訂）；
無線射頻設備：47 CFR 第15 部分，B 子部分，B 級
數位設備：ICES-003 Issue 5，B 級
|
|
DATACAPTURE DNA
|
|
工作效率工具
|
PRZM 智能成像多
碼資料格式化
Wi-FiTM 友好模式
首選符號
|
|
管理工具
|
123Scan
遠端系統管理
PowerPrecision+
|
|
視覺化工具
|
遠程診斷
ScanSpeed Analytics
|
|
開發工具
|
掃描器控制應用
軟體開發套件
Scan-to-Connect
|
|
有關 DataCapture DNA 及其應用的更多資訊，請訪問www.zebra.com/datacapturedna
|
|
解碼範圍
|
|
碼制/解析度
|
近/遠
|
|
Code 39：3.0 密爾
|
0.5 至 4.7 英寸/1.3 至 11.9 釐米
|
|
Code 39：5.0 密爾
|
0.2 至 5.6 英寸/0.5 至 14.2 釐米
|
|
PDF417：6.6 密爾
|
0.1 至 4.0 英寸/0.3 至 10.2 釐米
|
|
Datamatrix：5.0 密爾
|
1.2 至 2.9 英寸/3.0 至 7.4 釐米
|
|
Datamatrix：10.0 密爾
|
0.1 至 4.9 英寸/0.3 至 12.5 釐米
|
|
QR：10.0 密爾
|
0.1 至 4.8 英寸/0.3 至 12.2 釐米
|
|
100% UPC：13.0 密爾
|
***0.4 至 9.6 英寸/***1.0 至 24.4 釐米
|
|
C128：15.0 密爾
|
***3.3 至 10.0 英寸/***8.4 至 25.4 釐米
|
|
保修
|
|
按照 Zebra 硬體保修聲明的條款，DS3608-DPA/DS3678-DPA 享有工藝和材料品質保修服務，期限為：掃描器與通訊座：三十六 (36) 個月，電池十二 (12) 個月，自發貨之日算起。有關完整的保修聲明，請轉至：http://www.zebra.com/warranty
|
|
推薦的服務
|
|
Zebra OneCare 可選服務；Zebra OneCare 基本服務
|
|
EA3600 NETWORK CONNECT 工業乙太網
|
|
支持的網路通訊協定
|
EtherNet/IP、Profinet、Modbus TCP、TCP/IP
|
|
證書
|
ODVA EtherNet/IP、PROFIBUS
|
|
標準
|
符合 IEEE 802.3af 標準
|
|
電源
|
12 VDC 或 24 VDC，1 安培
|
|
LED 指示燈
|
LED1 電源指示燈：綠/黃雙色 LED 燈；綠色：單元已通電並且正常；黃色：引導裝載程式中 LED2 連結狀態指示燈：PHY 控制的黃色 LED 燈閃爍表示乙太網通信
|
|
安裝
|
DIN 導軌支架；可安裝寬導軌（120 毫米）和窄導軌（35 毫米）
|
|
工業乙太網客戶應用開發
|
設備定義檔（Profinet 和 EtherNet/IP）：
EDS 文件；GSD 文件；可在 TIA（完全集成自動化）版本 13 或更高版本的三種掃描模式之間切換的單個示例應用程式，Step 7 版本5.5，Logix Studio 5000 版本 24
西門子 IDE 的功能塊 (FB)：
TIA，Step 7 版本 5.5（Step 7 版本 5.5 FB 應以 INT 形式接收 IO 地址）
羅克韋爾 IDE 例行程式
|
|
|
|
|
* 建議使用經加熱的掃描器支架附件，以便在進出冷庫時減少掃描窗外部的冷凝。
** 有關完整碼型清單，請參閱產品參考指南。
*** FOV/條碼寬度有限；在 30fcd 環境光線條件下，關閉 DPM 模式時，測量相紙條碼解碼範圍。 規格如有變動，恕不另行通知。
